藍牙和UWB是常用的室內高精度定位技術，RTK是常用的室外高精度定位技術，我們可以利用融合定位技術將這幾種定位技術進行融合，從而實現室內外一體化高精度定位。下面給大家介紹4G+藍牙+UWB+GPS/北斗RTK人員定位系統解決方案。
方案概述
新銳科創基于自主研發的融合定位技術，將4G、藍牙、UWB、RTK技術進行有機融合，為企業建設適用于室內外一體化定位的4G+藍牙+UWB+GPS/北斗RTK人員定位系統。該系統具有功耗低、維護簡單、靈敏度高、覆蓋范圍廣、安全穩定、成本可控、精度高等特點，能夠?qū)崿F(xiàn)實時定位追蹤、歷史軌跡查詢、風險分區、熱力圖、電子圍欄、智能預警、一鍵報警求救、監控視頻聯動、統計分析等功能。
技術原理

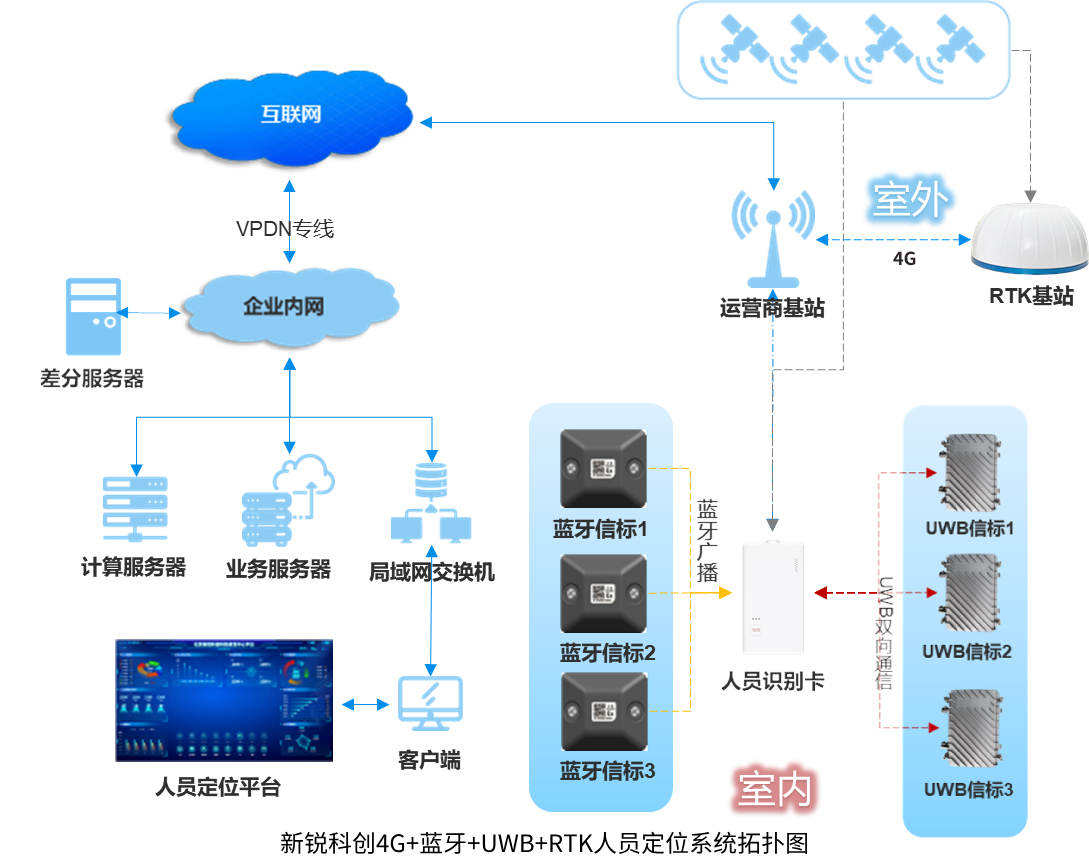

4G+藍牙+UWB+GPS/北斗RTK人員定位系統拓?fù)鋱D如下：
室內部分：藍牙信標廣播藍牙信號，定位卡掃描到信標信號后整合信息，通過4G網絡將卡片信息及整合后的藍牙信標信息上傳到服務器；定位卡與UWB信標進行雙向測距，卡片解算出距離后，通過4G網絡將數據上傳到服務器。
室外部分：RTK差分基站接收衛星信號，解算出差分信息，通過4G網絡上傳給差分服務器，差分服務器實時刷新最新的差分信息；定位卡接收衛星信號，通過4G網絡連接差分服務器，獲取最新的差分信息，從而解算出高精度經緯度位置信息后，再通過4G網絡將位置信息上傳到服務器，更新卡片位置信息。
硬件設備

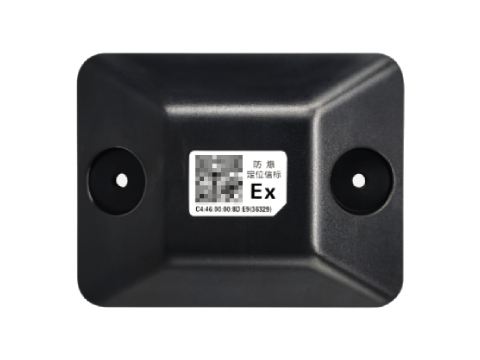

1、藍牙信標
型號：XR-LY302
產品圖如下：
產品特點：
防爆
功耗低
產品參數可配置
支持無線升級
V0防火等級
抗氧化
靜壓15t
2、UWB信標
產品圖如下：
產品特點：
防塵防水等級 IP68
支持無線升級
自帶電池供電，可外置太陽能充電
內置全向天線
3、定位卡
型號：XR-GT02
產品圖如下：
產品特點：
防爆
支持UWB+藍牙+RTK融合定位模式
支持無線升級
4G全網通
支持發卡機集中管理
室內外高精度定位
4、差分基站
型號：XR-GS100
產品圖如下：
產品特點：
防爆
抗電磁干擾
低功耗
雙工通信
本地解算
精度高
系統功能
1、基本信息管理
可對人員的基本信息進行管理，包括：姓名、年齡、單位名稱、工種、培訓情況等。
2、實時定位追蹤
實時定位人員位置，可指定人員進行軌跡追蹤。
3、歷史軌跡查詢
系統自動保存近一年的人員軌跡信息，可一鍵查詢?nèi)藛T歷史移動軌跡。
4、風險分區
可根據安全風險等級對所在區域進行風險分區。
5、熱力圖
可通過查看人員實時位置分布熱力圖，快速了解當前區域人群聚集程度。
6、電子圍欄
可在定位區域自定義繪制電子圍欄，圍欄生效范圍、生效時間、限定人數均可設置。
7、智能預警
出現異常行為系統自動報警，比如：超員、缺員、脫崗、串崗、越界、滯留、 靜止等異常行為。
8、SOS一鍵報警
當人員遇到危險的時候，可通過定位終端上的SOS按鍵一鍵報警求救。
9、視頻監控聯動
可與主流的視頻監控系統對接，在實時定位跟蹤和歷史軌跡查詢的時候，可聯動視頻監控系統一鍵獲取現場畫面。
10、應急撤離統計
可在電子地圖上標注應急集合點，進行消防演習或者發生突發事件時，能夠第一時間統計撤離的人數。
11、數據統計分析
全面展示各區域人員分布及報警信息，各類信息以表格、熱力圖形式展現。
12、標準化接口
預留標準化接口，可與第三方系統進行對接。
13、功能拓展
可拓展智能巡檢、電子作業票、智能二道門系統。
方案優勢
室內：藍牙/UWB定位可基于場景及預算靈活分配；支持全程無線部署，施工更便捷，維護更簡單。
室外：雙頻高精度定位，位置更準確。
適用場景
礦山、石油煉化等室內外場景融合且需要高精度定位的項目
